DYTPD 平行底座式一体式电液推杆 产品介绍

（严格遵循 JB/T 14001-2020 行业标准，体例完全匹配前期 DYTF 分体系列、DT 机械推杆文档，一体式液压结构，非分体、非丝杆机械推杆）

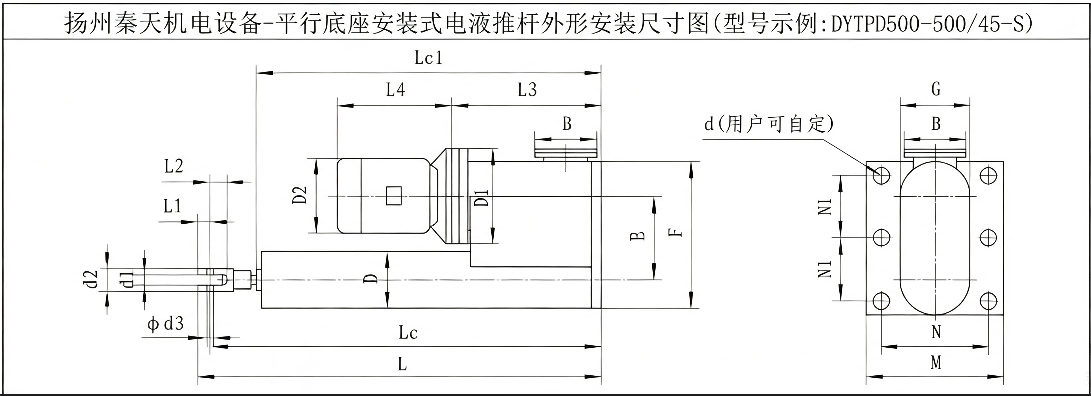

DYTPD平行底座电液推杆

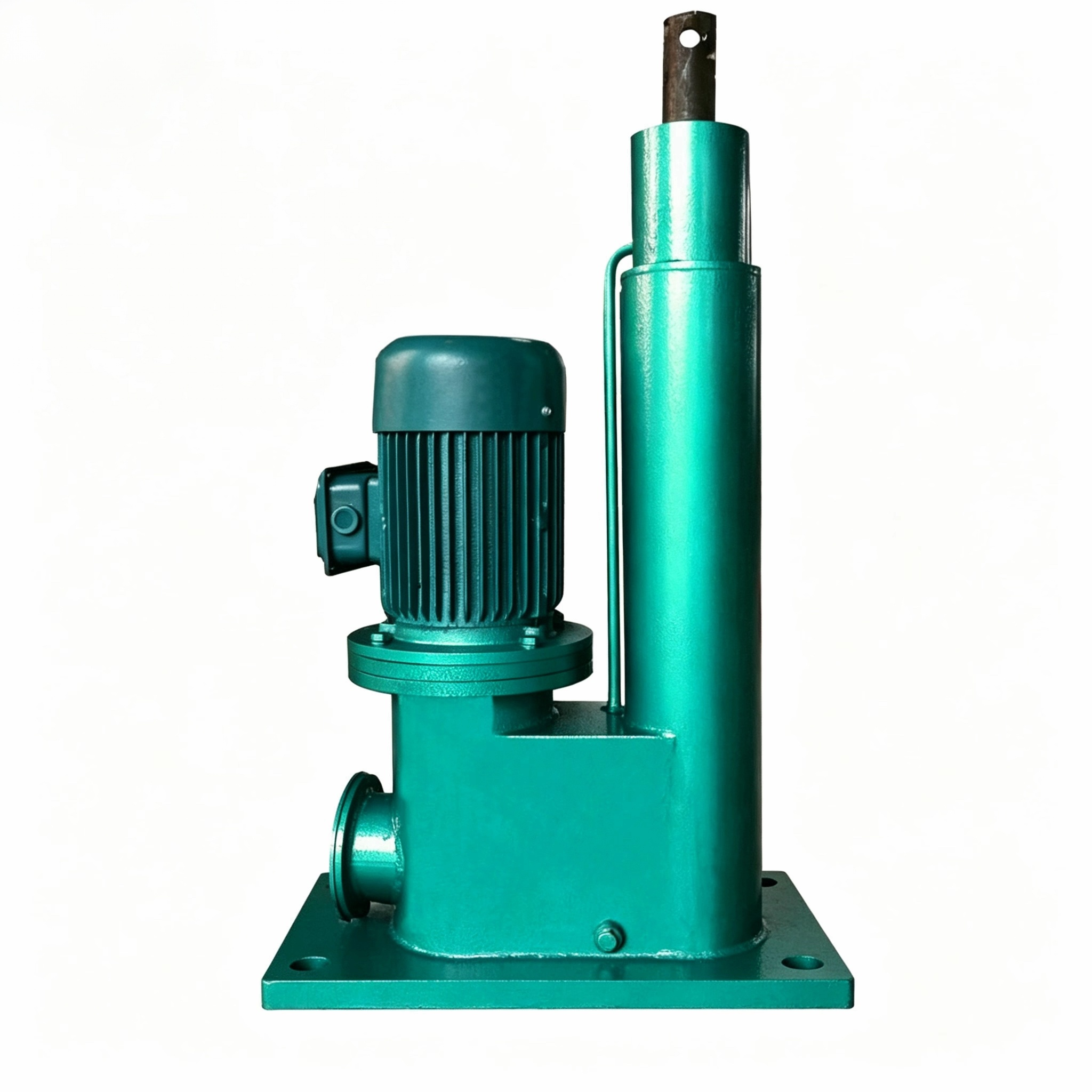

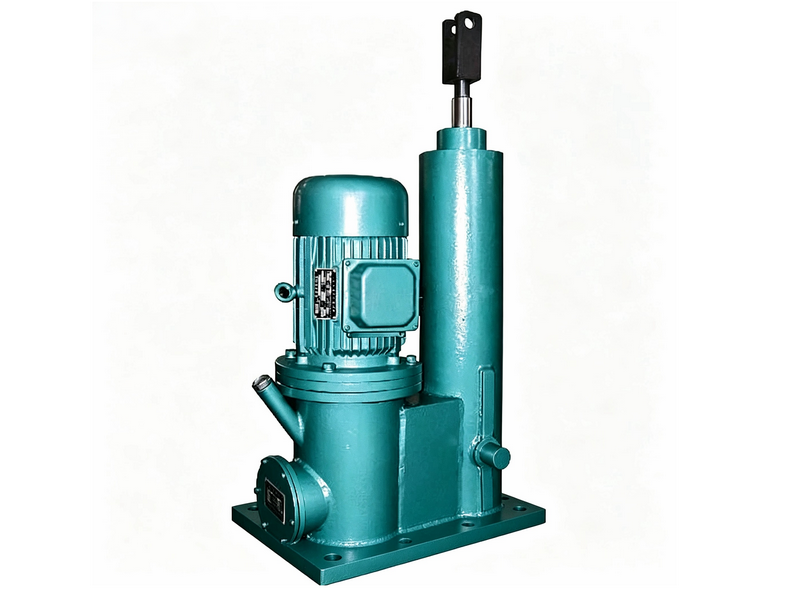

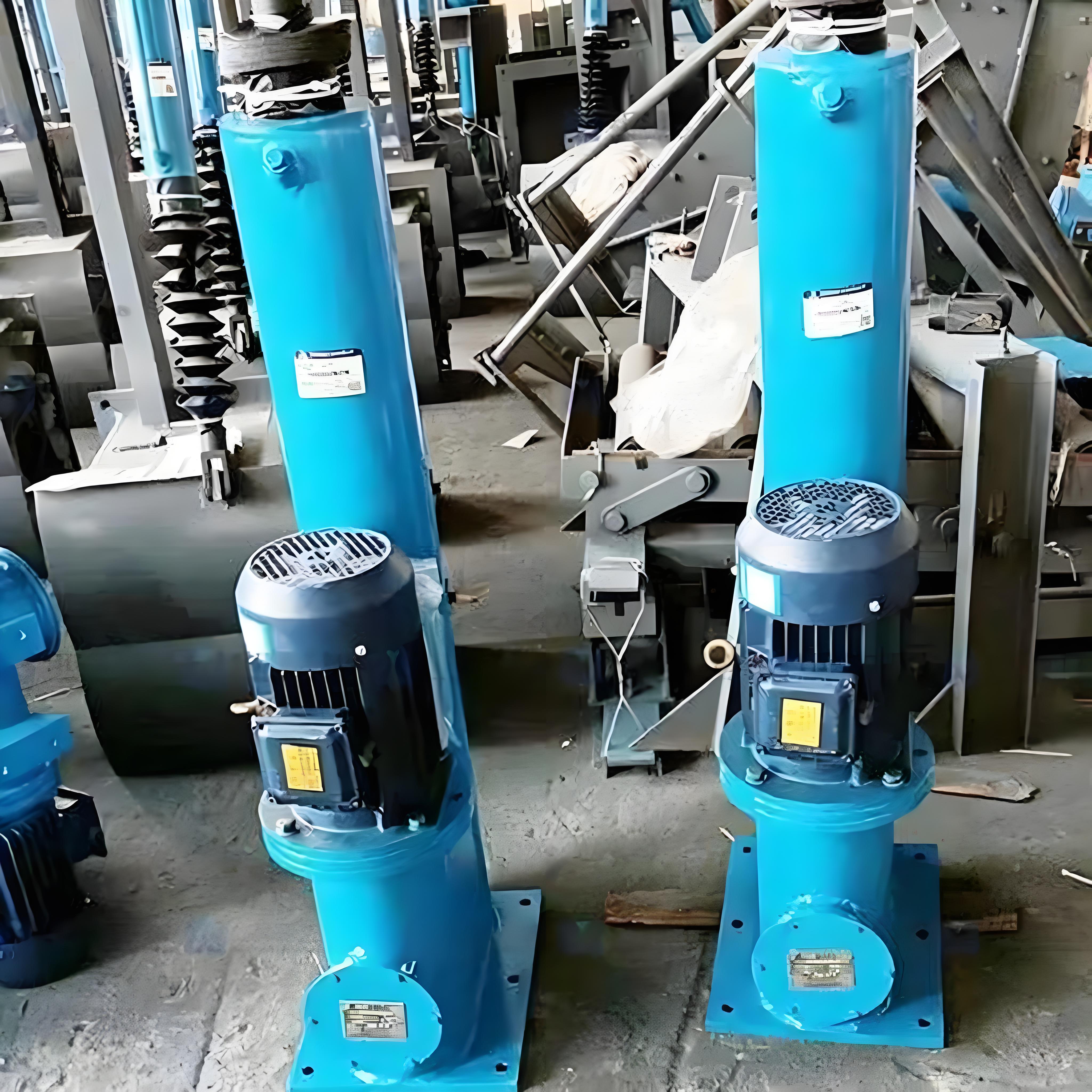

DYTP平行底座实物

一、型号字母释义

1. 行业统一编码拆解

DY：电液推杆大类代号，代表电机 + 液压一体化液压驱动装置，区别于 DT 纯机械丝杆电动推杆；

T：直线伸缩油缸执行本体；

P：平行卧式一体式结构，电机液压动力单元与油缸缸体水平并排平行布置；

D：一体式加厚固定底座安装形式，自带落地铸造底座，螺栓刚性落地固定，区别于耳环悬挂款。

2. 结构本质

DYTPD 属于一体式机电液平行底座重载电液推杆，为 DYTP 平行系列衍生安装版本：

基础款 DYTP：平行一体式、前后耳环铰接悬挂；

DYTPD：平行一体式 + 底部整体安装底座，落地螺栓紧固。

整机电机、油泵、阀块、油箱、油缸集成一体，无外接高压油管，属于一体式液压推杆，和 DYTF/DYTFX/DYTFD 分体式泵站油缸分离结构本质区分，主打设备基础落地安装、抗侧向力矩重载工况。

二、结构组成与工作原理

1. 主要组成部件

三相异步驱动电机、内置双向齿轮液压泵、集成液压阀块、溢流过载阀、双向液压锁、内置油箱、重载液压油缸、镀铬高强度活塞杆、耐磨导向铜套、一体式加厚铸铁安装底座、防尘伸缩波纹护套、双向行程断电限位开关；可选矿用防爆电机、外置 PLC 控制盒、节流调速阀。

2. 工作原理

电机直接驱动内置液压泵产生高压油，油液在整机封闭油路内循环，通过阀组换向控制压力油进入油缸有杆腔 / 无杆腔，推动活塞带动活塞杆完成伸出、缩回直线推拉动作；电机正反转切换推拉方向。

一体式封闭油路无外接管路渗漏风险，液压柔性传动可满载直接启动，启停自带缓冲，冲击载荷下运行稳定性远高于机械电动推杆。

3. 四重安全防护机制

溢流过载自动泄压保护：推杆顶死、超载卡滞时溢流阀即时卸荷，电机空载空转，避免电机烧毁、活塞杆弯曲、缸体变形；

行程极限断电硬限位：活塞杆到达最大 / 最小行程，限位开关切断控制回路，强制停机保护液压组件；

双向液压锁长效保压自锁：断电后液控单向阀锁死封闭油路，重载长期静置不下坠、不滑移，锁定可靠性远超梯形丝杆机械自锁；

底座刚性抗偏载防护：整体加厚底座螺栓落地固定，可承受较大侧向推力、翻转力矩，杜绝铰接款晃动、销轴偏磨问题。

三、DYTPD 与同系列多款推杆参数横向对比

表格

四、产品核心优势

1. 一体式底座刚性落地，结构稳定性拉满

自带整体铸造加厚平行安装底座，可直接用螺栓锁紧在设备平台、机架基础上，相比销轴铰接 DYTPX 悬挂款，抗侧向扭力、抗翻转、抗倾覆能力大幅提升，长期反复重载推拉不变形、不晃动。

2. 平行扁平卧式布局，低矮空间完美适配

电机与油缸水平并排卧式排布，整机竖向占用高度极小，完美适配皮带机桁架下方、料仓底部、设备低矮箱体等垂直空间受限场景，直列式推杆高度超标无法安装的位置均可使用。

3. 一体式封闭油路，漏油隐患大幅降低

整机液压系统全部内置集成，无外接高压软管、无接头渗漏点，对比 DYTF 分体式推杆，现场漏油故障率更低，适合粉尘、露天长期连续工矿作业。

4. 液压重载耐冲击，使用寿命更长

液压柔性传动先天抵御物料卡滞、撞击冲击，电厂犁煤器、矿用溜槽挡板高频往复启闭不易损坏；推力覆盖吨位跨度大，同等体积输出力碾压 DT 系列机械电动推杆。

5. 液压断电自锁，安全生产冗余度高

双向液压锁锁闭油路，竖直向下重压、重载挡板悬空停留不会缓慢回落，煤炭仓闸板、水利堰门长期保压锁定，无需额外加装制动装置。

6. 自动化拓展便捷，恶劣环境适应性强

全封闭钢结构 + 活塞杆防尘护套，防尘、防煤粉、防淋雨，选配防爆电机可用于煤矿井下易燃易爆区域；外接电控箱接入 PLC 系统，实现远程启停、多点限位、多台推杆同步联动。

7. 规格齐全，非标定制灵活

标准推力 250kg–30 吨，常规行程 100–1400mm，可按需定制快慢速节流调节、加长底座、法兰接头、防腐涂层、不锈钢活塞杆等配置。

五、典型应用行业与工况

1. 电力煤炭行业（主力应用）

皮带机落地式重载犁煤器、原煤仓底部重型闸板阀、风道落地式大型翻板挡板、除尘器固定安装卸灰执行机构。

2. 冶金矿山行业

烧结机落地式翻板阀、矿用溜槽固定重载分料挡板、破碎机卸料重型推板、炉门压紧落地执行装置。

3. 水利、环保、建材行业

小型渠道落地式堰门、污水池固定截流挡板、水泥库底重型卸料插板阀、除尘风道大扭矩固定挡板。

4. 通用重工自动化设备

大型料仓三通换向落地挡板、重型工装夹紧顶推机构、流水线重载直线往复推拉工位。

六、订货型号编制规范

1. 标准型号格式

DYTPD - 额定推力 (kg)- 有效行程 (mm)/ 运行速度 (mm/s)

2. 型号实例

DYTPD-16000-400/7.0

释义：平行底座一体式电液推杆，额定推力 16 吨，工作行程 400 毫米，伸出运行速度 7.0mm/s。

3. 后缀选配标识

DYTPDB：矿用隔爆防爆平行底座电液推杆；

DYTPD-T：内置节流阀可调节伸缩速度；

标配均可加装双向外置行程限位开关、加厚活塞杆防尘波纹护套。

七、选型与使用注意事项

1.精准选型区分

需要落地螺栓固定、侧向受力大、低矮空间一体式安装→选DYTPD 平行底座一体式电液推杆；悬空摆动吊装选 DYTPX；高温密闭腔体远距离动力隔离选 DYTF 分体系列；洁净无油污轻载选 DTZD 机械底座推杆。

2.负载安全系数预留

常规水平推拉预留 1.2~1.5 倍推力余量；冲击载荷、长期静态压紧工况放大至 1.8 倍，减少溢流阀频繁泄压损耗。

3.安装基础硬性要求

DYTPD 依靠底座螺栓整体受力，设备安装机架必须平整、具备足够刚性，避免单点受力导致底座变形、油缸偏载磨损。

4.安装角度与工作制

水平落地安装为最优工况；竖直顶升 / 下压订货时备注使用方向，厂家优化液压锁防溜杆结构；属于间歇工作制液压产品，不建议每分钟超高频连续往复运行。

5.环境防护配置

高粉尘、户外淋雨必须加装防尘护套；强腐蚀水汽环境可定制防腐喷涂外壳、镀铬加厚活塞杆。
