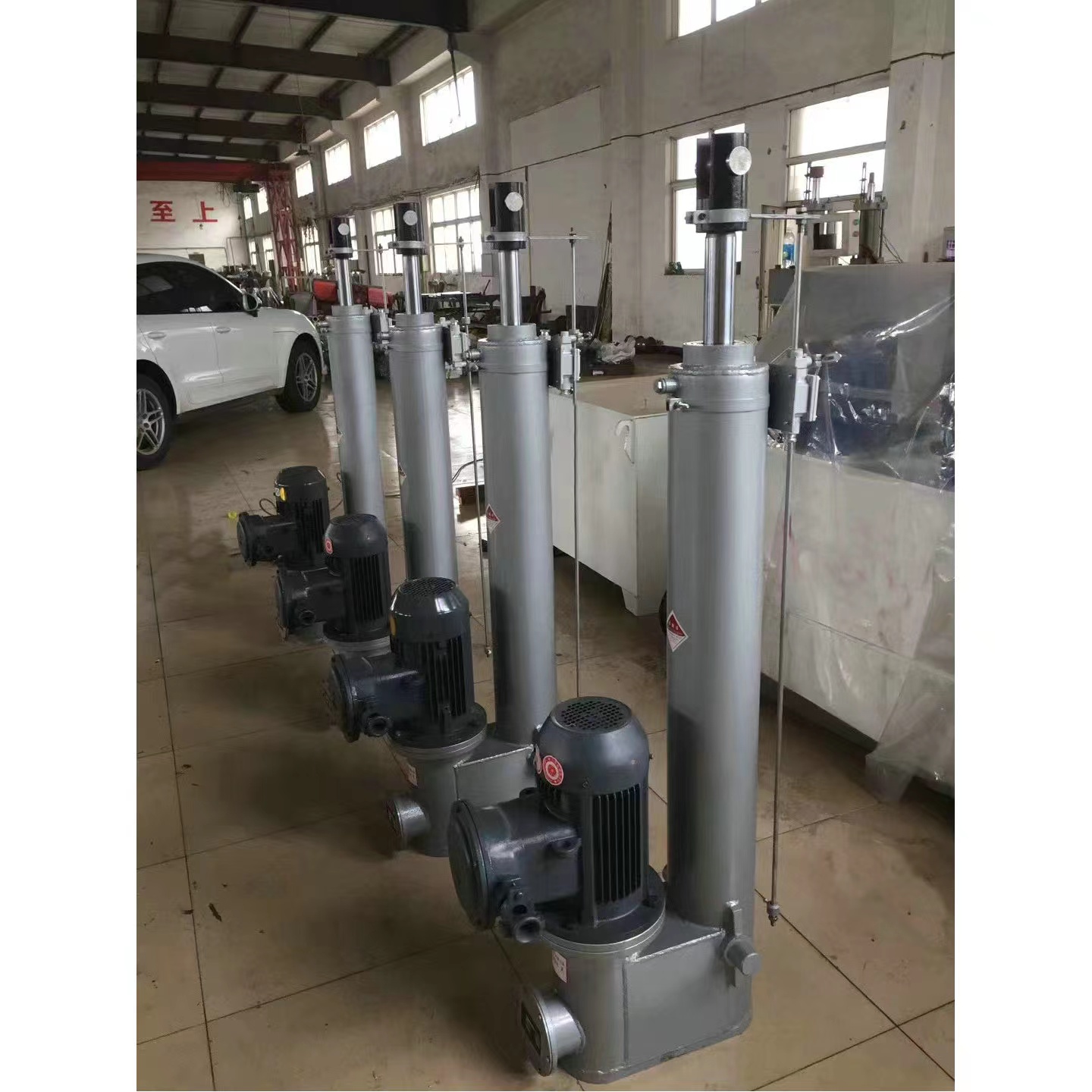

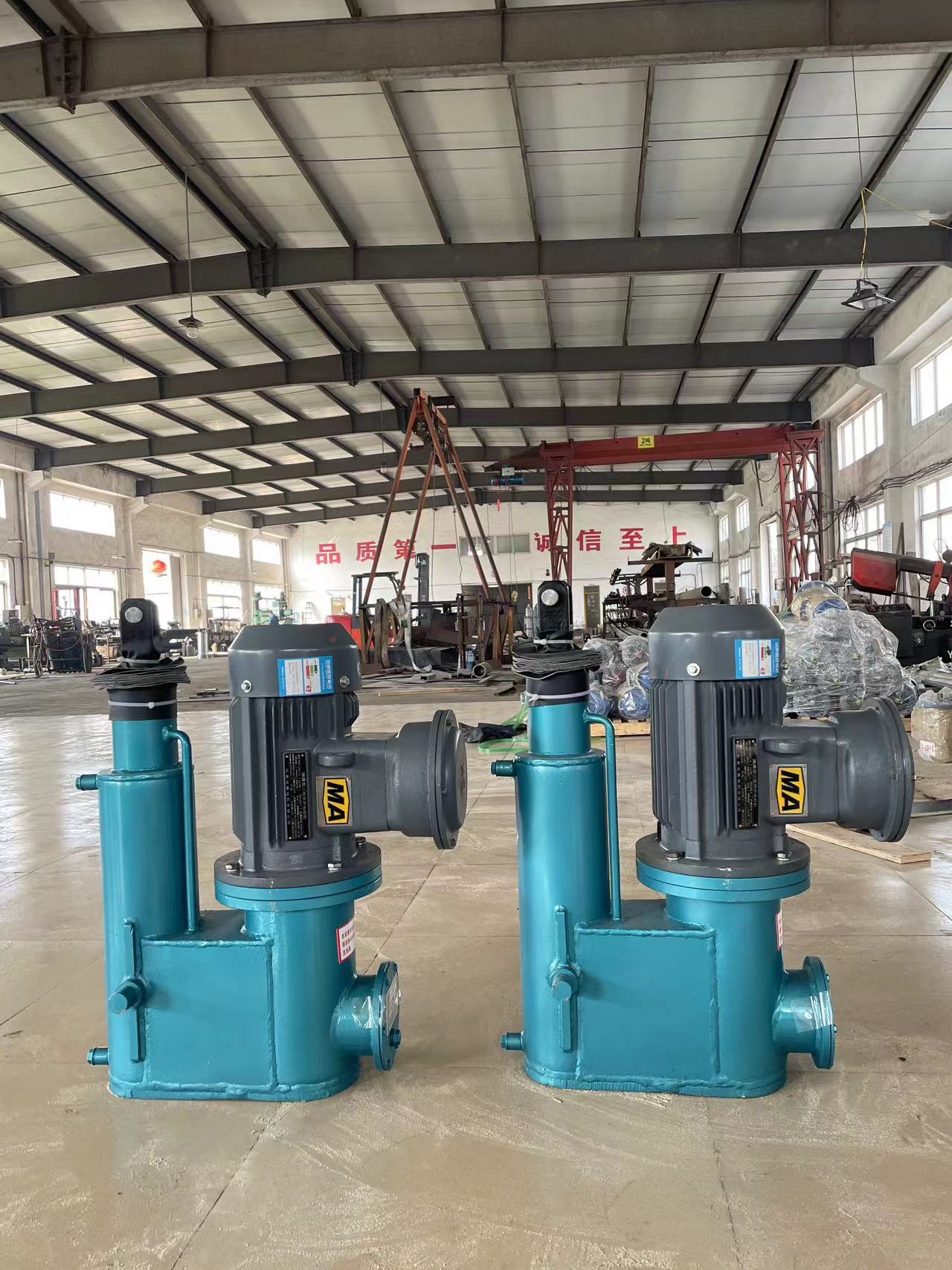

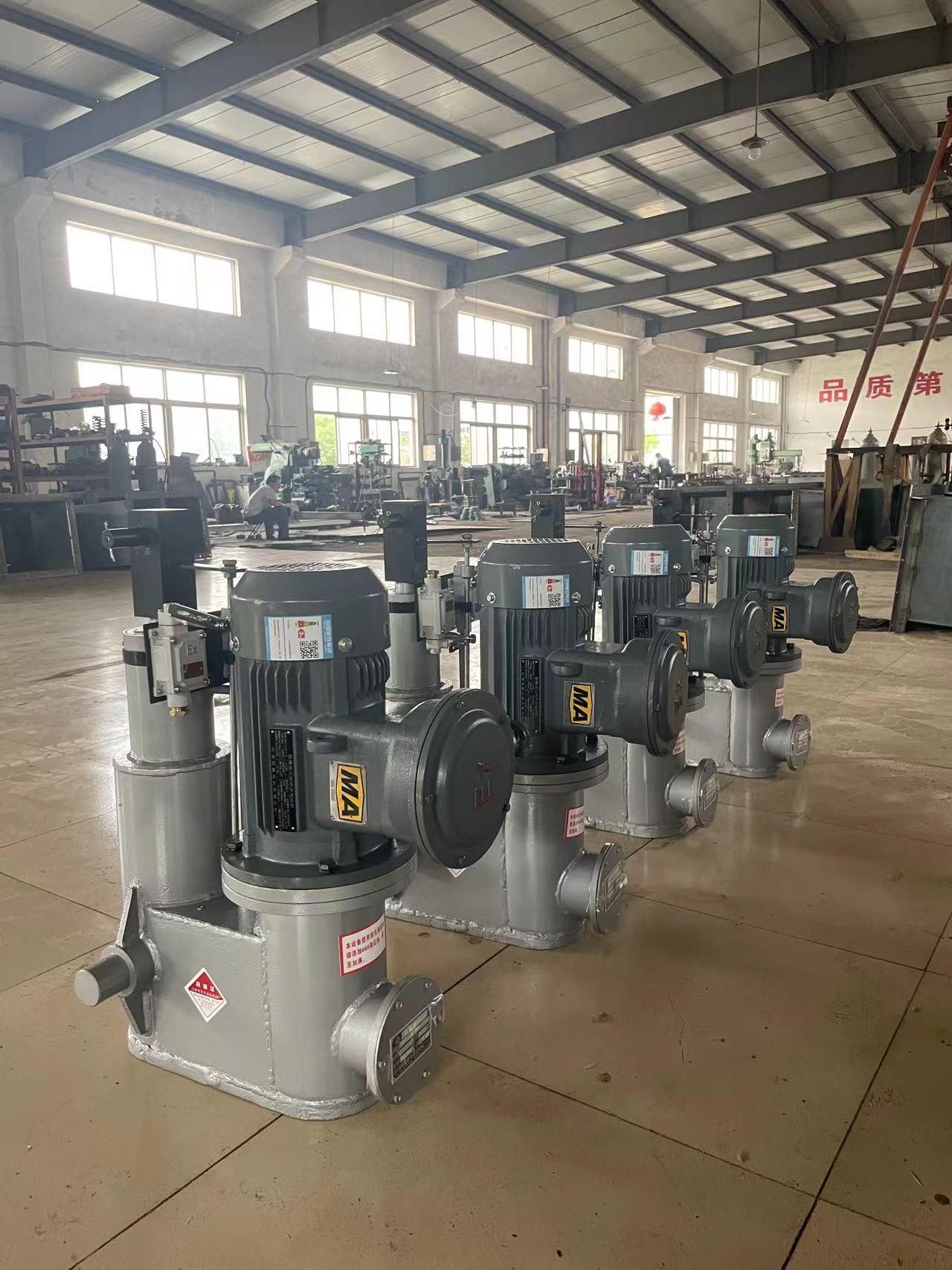

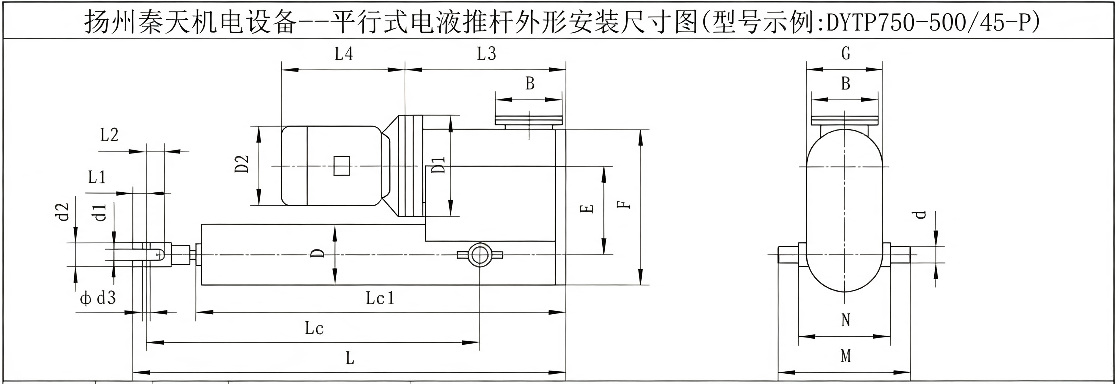

DYTP 平行式一体式电液推杆 产品介绍

（体例完全统一 DYTPD 底座款、DYTPX 悬挂款、DYTF 分体系列，机电液一体化液压驱动，一体式结构，区别 DT 纯机械丝杆电动推杆，遵循 JB/T 14001-2020 行业标准）

一、型号字母释义

1. 行业标准编码拆解

DY：电液推杆总代号，代表电机液压一体化液压驱动装置，和 DT 丝杆机械电动推杆做本质区分；

T：直线油缸伸缩执行本体；

P：平行卧式一体式结构，电机动力单元与油缸缸体水平并排平行布置，整机集成一体。

2. 结构本质

DYTP 是平行系列一体式电液推杆基础母型号，两个衍生后缀版本：

DYTP（基础款）：平行一体式，两端双耳耳环销轴铰接安装；

DYTPX：平行悬挂式（纯悬空吊装，属于 DYTP 安装形式细分）；

DYTPD：平行底座式（带铸造落地底座，螺栓刚性固定）。

整机电机、油泵、集成阀块、油箱、油缸全部封闭集成，无外接高压油管，属于一体式液压推杆，和 DYTF/DYTFX/DYTFD 泵站油缸分离的分体式电液推杆结构完全不同，主打低矮空间铰接摆动、重载往复推拉工况。

二、结构组成与工作原理

1. 核心零部件组成

三相异步电机、双向齿轮液压泵、集成液压控制阀组（溢流阀、双向液压锁、单向阀）、内置封闭式油箱、重载液压油缸、镀铬实心活塞杆、前后双耳铰接吊耳、耐磨导向铜套、防尘伸缩波纹护套、双向行程断电限位开关；可选矿用防爆电机、外置节流调速阀、PLC 控制盒、关节轴承吊头。

2. 工作原理

电机正反转直接驱动内置液压泵输出高压液压油，压力油在整机封闭内腔油路循环，通过阀组换向送入油缸有杆腔 / 无杆腔，推动活塞带动活塞杆完成伸出、缩回直线往复推拉，电机转向控制动作方向。

一体式封闭油路无外接软管渗漏点，液压柔性传动可满载直接启动，启停自带缓冲减震，抗物料卡滞冲击能力远优于纯机械电动推杆。

3. 四重安全防护机制

溢流过载自动泄压保护：推杆顶死、超载卡死时溢流阀瞬时卸荷，电机空载空转，防止电机烧毁、活塞杆弯曲、缸体胀裂；

行程极限断电硬限位：活塞杆抵达最大伸出 / 缩回终点，限位开关切断控制电源，强制停机保护液压元件；

双向液压锁全程自锁：断电后液控单向阀锁死油路，重载任意位置长期静置不下坠、不滑移，锁定可靠性远超梯形丝杆机械自锁；

铰接摆动卸力缓冲：双耳销轴结构允许小幅角度摆动，抵消设备运行震动带来的偏载应力，减少油缸单边磨损。

三、DYTP 基础款与同系列产品横向对比表

表格

四、产品核心优势

1. 平行扁平卧式布局，低矮空间完美适配

电机与油缸水平并排布置，整机垂直高度占用极小，可直接安装在皮带机桁架下方、料仓底部、设备低矮箱体内部，直列式 DYTZ 推杆高度超标无法使用的受限场景均可适配。

2. 一体式集成结构，安装简单、漏油风险极低

整机高度集成，无需现场布置高压油管、无需单独固定液压泵站，到货仅需销轴铰接即可安装；封闭内腔油路杜绝外接管路接头渗漏，粉尘、露天工矿环境故障率远低于分体 DYTF 系列。

3. 液压重载抗冲击，使用寿命远超机械推杆

液压柔性传动天生耐受撞击、物料卡滞、高频往复冲击，电厂犁煤器、矿用溜槽挡板长期频繁启闭不易损坏；推力覆盖几百公斤至 30 吨大吨位，同等体积输出力碾压 DT 系列丝杆电动推杆。

4. 任意点位液压自锁，运行安全性高

双向液压锁锁闭油路，挡板悬空吊挂、竖直下压重载可长期锁定不蠕变下滑，煤炭仓闸阀、风道翻板无需额外加装制动电机，安全生产冗余度更高。

5. 运行平稳可控，自动化拓展便捷

液压驱动动作无爬行、抖动，行程定位精准；外接电控箱可接入 PLC 系统，实现远程启停、多点限位、多台推杆同步联动；防爆型号可用于煤矿井下易燃易爆高危场所。

6. 维护简单，非标定制灵活度高

日常仅需定期更换液压油、检查铰接销轴磨损即可；可定制不同推力、行程、快慢速、法兰接头、防腐涂层、加长吊耳等非标规格，最长行程可做到 5 米。

五、典型应用行业与工况

1. 电力煤炭行业（主力应用）

皮带输送机铰接式犁煤卸料器、烟道风道摆动翻板阀、除尘器仓内卸灰挡板、原煤仓铰接闸板启闭机构。

2. 冶金矿山行业

烧结机摆动分料挡板、矿用溜槽三通换向翻板、轻型炉门铰接开闭装置、破碎机卸料推板执行机构。

3. 水利、环保、建材行业

污水池摆动截流堰门、除尘风道大型铰接挡板、水泥库底卸料插板阀、管道蝶阀驱动执行器。

4. 通用重工自动化

料仓三通分料阀、流水线往复推拉工位、各类需要小幅摆动启闭的重载执行设备。

六、订货型号编制规范

1. 标准型号格式

DYTP - 额定推力 (kg)- 有效行程 (mm)/ 运行速度 (mm/s)

2. 型号实例

DYTP-12000-380/7.5

释义：平行一体式铰接电液推杆，额定推力 12 吨，工作行程 380mm，伸出速度 7.5mm/s。

3. 后缀选配与衍生型号

安装衍生型号：

DYTPX：平行悬挂悬空款；

DYTPD：平行底座落地款；

功能选配后缀：

DYTPB：矿用隔爆防爆型；

DYTP-T：带内置节流阀可调节伸缩速度；

标配均可加装双向外置行程开关、活塞杆加厚防尘护套。

七、选型与使用注意事项

1.精准选型区分

需要低矮空间铰接摆动、常规重载一体式安装→选DYTP 基础平行铰接款；悬空吊装摆动选 DYTPX；落地侧向受力大选 DYTPD；高温密闭腔体远距离动力隔离选 DYTF 分体系列；洁净无油污轻载选 DTZD 机械底座推杆。

2.负载安全系数预留

常规水平推拉预留 1.2~1.5 倍推力余量；冲击载荷、长期静态保压工况放大至 1.8 倍，减少溢流阀频繁泄压损耗。

3.受力使用硬性要求

DYTP 为轴向受力 + 小幅摆动设计，大角度大力矩摆动必须搭配连杆、摇臂转换受力，禁止长期单边偏载使用，避免活塞杆与导向套异常磨损。

4.安装与工作制要求

水平铰接安装为最优工况；竖直顶升 / 下压订货时备注方向，厂家强化液压锁防溜杆结构；属于间歇工作制液压产品，不建议每分钟超高频率连续往复运行。

5.环境防护配置

高粉尘、户外淋雨必须加装防尘波纹护套；强腐蚀、高水汽工况可定制不锈钢活塞杆、油缸防腐喷涂外壳。
